2018新款 脉冲输出型,采用程序智能控制,保护功能更全,开路,打火,短路,过温,过流,过压保护,采用全新程序控制,全新机器贴片工艺,在不改变功率的前提下,提升放电效率,净化效果得到很大提升,工作更稳定可靠,厂家直销,质保一年。
全新工艺,优化电路,工作更稳定可靠,

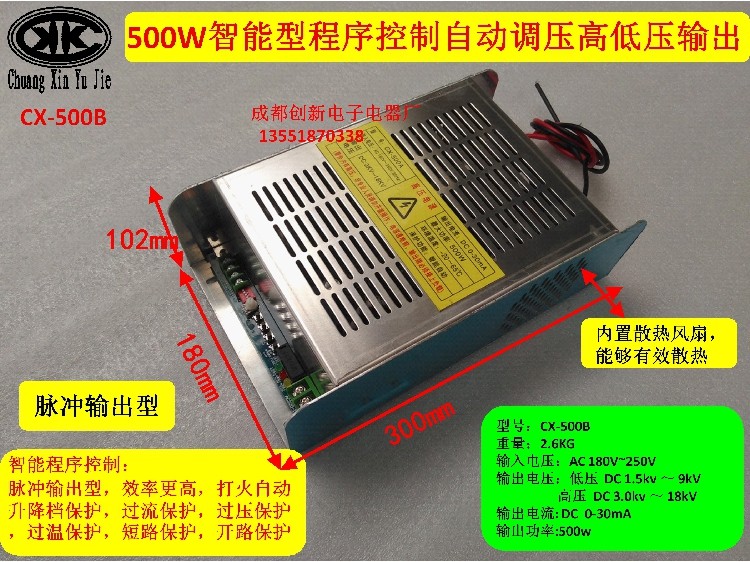

一、技术参数及功能描述
1、技术参数
输入电源:AC:180V—250V 频率: 50/60Hz
输出电压:高压 DC: 3KV - 18KV(连续可调)
低压:DC :1.5KV-9KV
输出电流:0-30mA
最大输出功率:500w

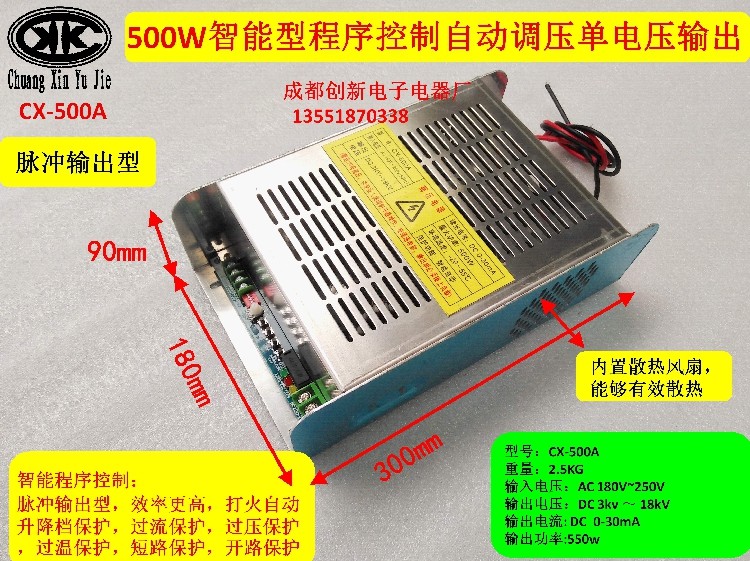

尺寸:300mm*180mm*90mm
2.1、工作模式说明

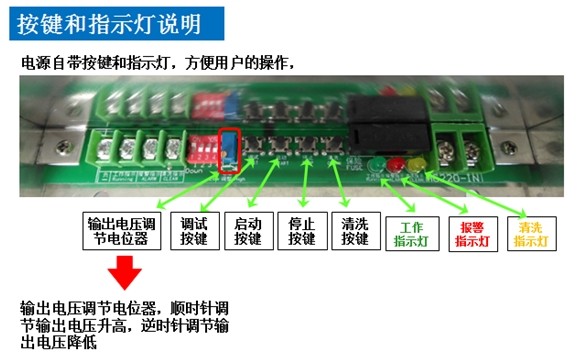

该电源内部有“启动”“停止”“调试”三个按键可以进行三种工作模式的切换:
工作模式:当按下“启动”按键后,电源进入工作模式,在工作模式下,高压电源工作指示灯以1S的间隔周期性闪烁。此时表明高压电源开始工作。在启动等待1.5s后散热风扇开始工作,同时高压开始输出。当电源出现打火、短路、过流以及温度过高的情况时,电源内部的保护电路都将工作,并及时进行报警和切断高压输出。
停止模式:当按下“停止”按键后,电源进入停止模式,在停止模式下,高压电源切断高压输出,工作指示灯和报警指示灯熄灭。散热风扇停止运转。
调试模式:当按下“调试”按键后,电源进入调试模式,调试模式是专门针对设备在安装时需要调节电压输出大小,以适应不同电场.为了配合安装人员的工作,我们新增加了此种模式。由于在调试模式下,高压电源的打火保护关闭。(过流保护、短路保护以及过温保护功能依然在工作)此时可以调节电压调整电位器,将输出电压调整到适合的电压后,电压调整完毕.此时按下启动按键. 电源恢复正常功能.
2.2、保护功能
该“电源”有以下几种保护功能:
1、多级打火自动保护功能:本电源内部带4个调节输出电压档位的功能,当电源在负载上出现连续高压打火时,输出电压会自动降低一个档位,如果打火程度降低或者消失,工作5秒后电源会自动升回到设定电压值,但是如果5秒内再次出现频发打火,输出电压会再次降低一个档位,直到连续降低3个档位后,电场内依然频繁打火,电源会关闭输出,同时红色报警指示灯闪烁,如果开启了复位重启功能,那么5秒后电源会再次重启。
2、短路保护功能:当负载短路时,该“电源”会自动降低到最低档位进行输出.如果短路点消失,输出电压会自动升回到设定值,但是如果电源负载端依然短路, 电源会切断输出,同时红色报警指示灯闪烁. 如果开启了复位重启功能,那么5秒后电源会再次重启。
3、过流保护功能:当电源工作电流过大时,高压电源自动关闭高压输出,同时红色报警指示灯闪烁,如果开启了复位重启功能,那么5秒后电源会再次重启。
4、过温保护功能:当电源内部温度超过75℃后,电源会关闭高压输出。当温度低于75℃后,电源可自动恢复高压输出。
5、开路保护:当高压线脱落后,电源可以自动保护

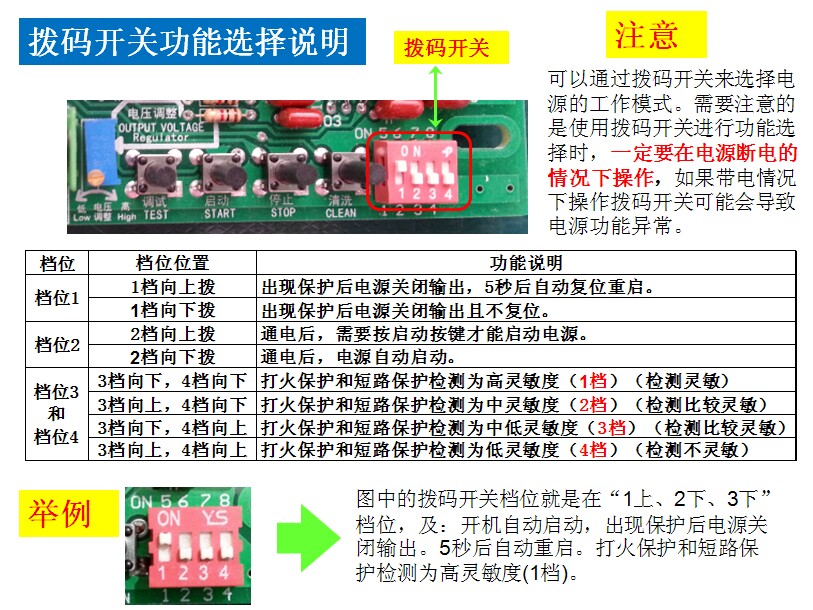

2.4、检测灵敏度设置
用户可以根据实际情况通过对电源上的拨码开关选择电源的保护检测灵敏度强弱程度。如果用户的应用环境比较恶劣,电场内部经常频繁打火保护的话,可以使用打火保护和短路保护检测低灵敏度档位,反之则使用高灵敏度档位(1档)。
注意:拨码功能的选择需要在每次电源通电前进行设置,如果电源一旦开始通电工作,则不能再进行设置。
请注意:如果没有特殊要求,电源的默认出厂设置为:开机自动启动,保护后延时5秒后自动复位 ,打火保护和短路保护检测为高灵敏度档位(1档)
注意:拨码功能的选择需要在每次电源通电前进行设置,如果电源一旦开始通电工作,则不能再进行设置。
电源的出厂默认设置为.开机自动启动.出现保护后,5秒后电源自动复位重启
1、操作步骤

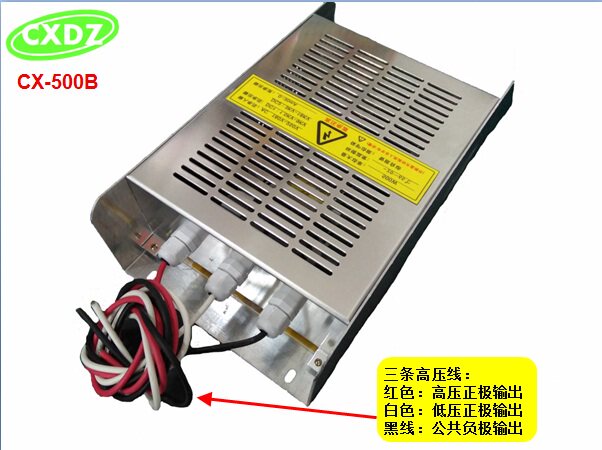

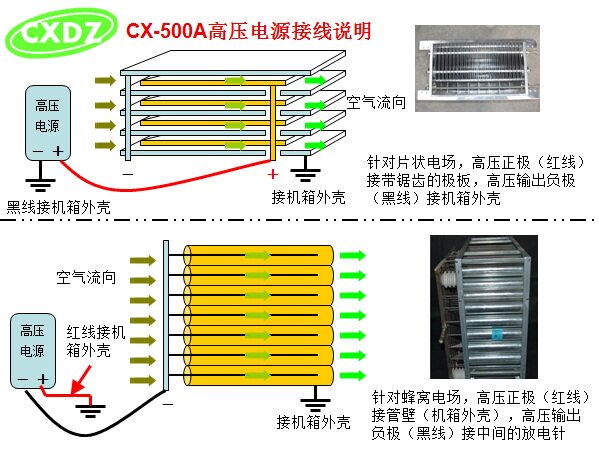

1、 使用前请先接上负载电场。红色高压线为高压输出正极(3kv~18kv),白色高压线为中压输出正极(1.5kv~9kv), 黑色高压线为高压输出公共负极(0v):

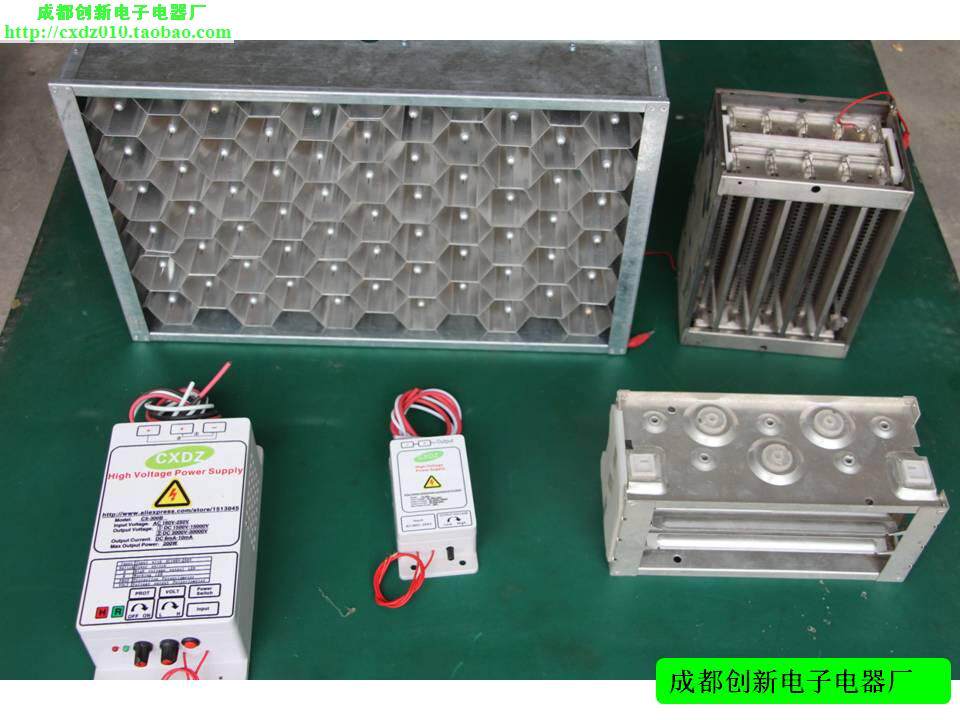

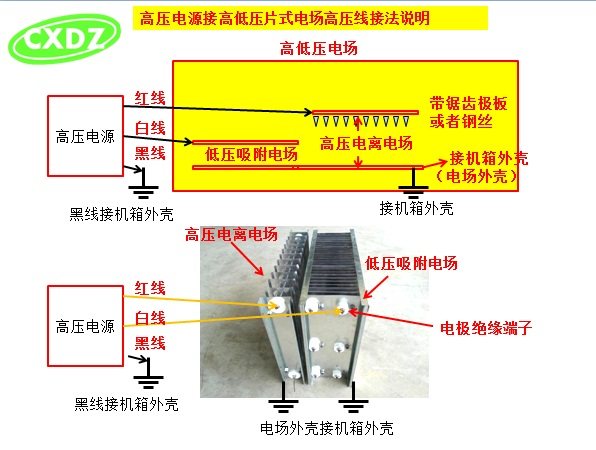

片式电场接线:黑线接电场外壳,白线接吸附电场极板,红线接电离电场极板(锯齿极板或者钨丝)
2、 接上220V输入电源。通电后按下“调试”键,此时工作指示灯(绿色)常亮,调整电压输出多圈电位器(蓝色),顺时针方向为输出电压高。逆时针方向为输出电压低。
3、 输出电压调好后,按下“启动”键,此时绿灯变为闪烁状态(周期1秒), 表示电源切换为正常工作模式。此时所有保护功能均已开始工作。当电源出现过流、打火、短路、过温等情况时,电源都能实现保护功能。
4、 下次开机后即可按照设定参数运行。当负载出现多次打火后,电源自动切断输出。同时报警指示灯(红色)开始闪烁,如果选择了复位重启功能,那么5秒后电源自动复位重启。
5、 在电源工作中如果需要电源停止输出,可以按下“停止”按键。
(在使用中请注意用电安全!!!)
2、注意事项
1、安装电源前应仔细阅读说明书,并且由持有相关电工安装证件的技术人员来进行安装
2、电源应安装在大于电源体积2.5倍以上的机箱内,机箱要能够通风和防雨,夏天要避免太阳直晒。如果环境温度太高应考虑加装风扇散热.
3、高压输出端应在接有负载的情况下并且密封于有牢固接地线的金属箱体内才可以接通电源,以免造成高压电击的危险。接高压线时应注意电源上的标识:红线(高压负极)、黑线(高压输出正极)。电场的接地端应接牢固并和机箱一同接大地,接地电阻不大于2Ω。
4、电源的输入端应加装保险、空气开关。然后再接入220VAC电源,也可在电控箱上安装交流电压表和交流电流表以便观察电源及冷却风扇的工作情况。
5、 净化器在高压静电场的作用下,电极吸附的污染物达到一定的量时,就需要对净化器进行人工或自动化机械清洗,如不及时清洗,吸附的大量污染物使电极出现打火放电或电晕现象。这种电晕现象会使净化器装置的效率降底,闪络放电火花亦容易在有易燃物质时发生火灾,同时这种闪络电弧还会污染电网。如果在使用中经常发现高压电源出现打火保护时,请注意及时检查和清洗电极。
6.本电源主控制板有220v高压电. 调试时请勿碰线路板裸露金属部份. 以免触电。
