[豪利优空气净化,氧吧]触摸屏APP空气净化器新风系统控制板月销量0件仅售380元

PM2.5甲醛测试控制数显，温湿度APP远程控制等多多功能

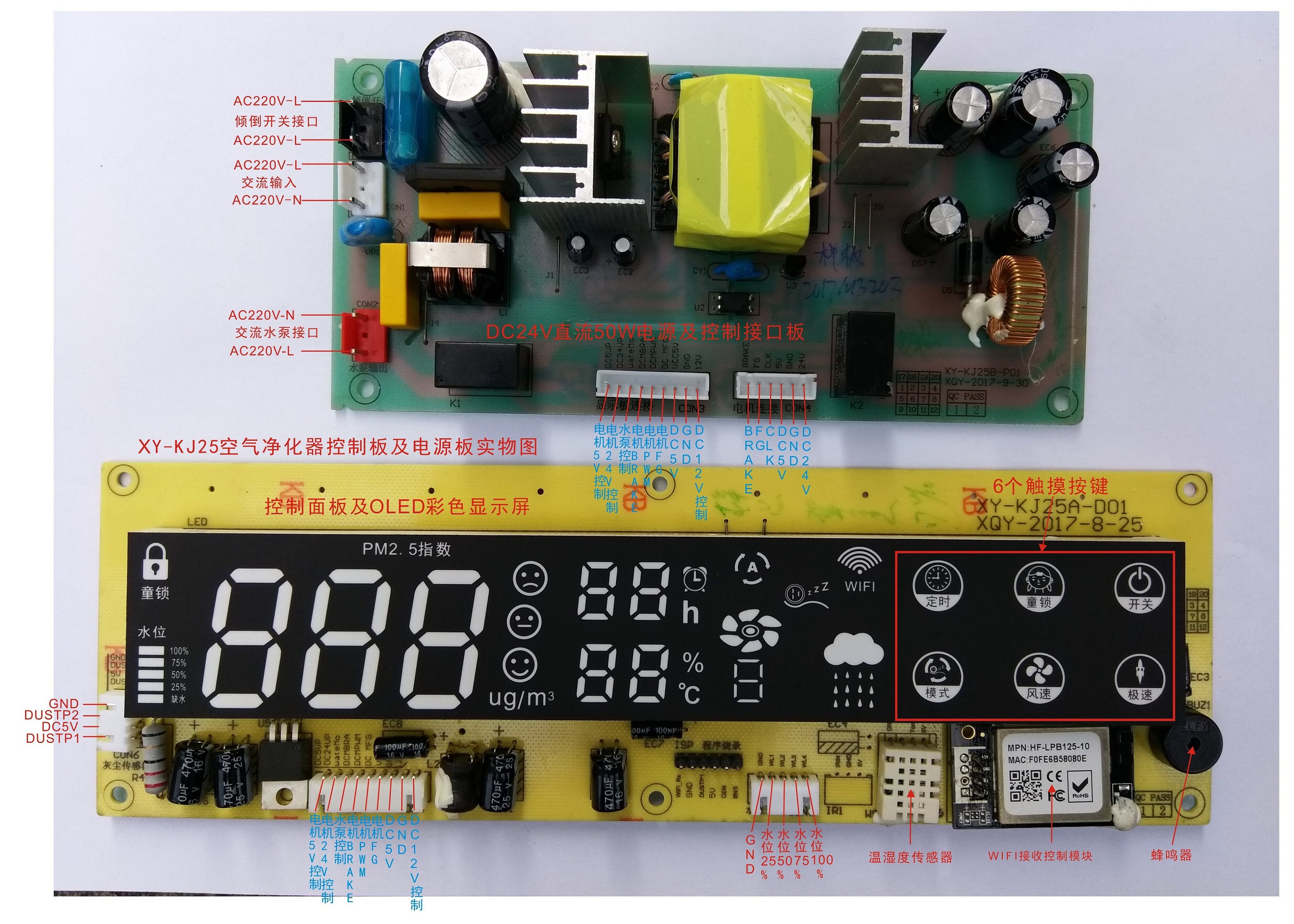

XY-KJ25A-V1 空气净化器功能方案

一、主要功能：

防倒开关、LCD 带 6 个触摸按键三色背光显示屏、DC24V/2,.5A 直流风机（5 档调速动画显示）、

AC220V/40W 水泵、PM2.5 数字显示、5 档水位显示（缺水、25%、50%、75%、100%）、温湿度交替显示、

定时开机、定时关机、水泵工作时动画云雨显示、童锁、自动模式、睡眠模式、WIFI 手机远程遥控。

二、功能描述：

1、LCD 触摸屏：带 6 个触摸按键；显示图案如下：

待机状态下，只有开关键半亮，其他字符图案熄灭；工作状态下相应的字符图案显示或动画显示；背光根

据 PM2.5 的数值自动变换为白光、黄光、红光（或者橙光）。

2、风机：DC24V/2.5A，5 档风速，1 档睡眠、5 档极速。

3、水泵：AC220V/40W：2-4 档风速时工作，1 档、5 档、湿度 80%以上、缺水停止工作。

4、水位传感器：5 档：缺水、25%、50%、75%、100%，缺水声音报警和闪烁显示。

5、温湿度：温度、湿度交替显示，间隔 3 秒。

三、详细功能：

1、WIFI 手机控制：控制方案同触摸按键功能；

2、初始加电：蜂鸣器鸣响柔和的嘀声，同时 LCD 屏所有字符图案全部点亮，三色背光依次点亮各 1 秒，

便于自检 LCD 屏字符图案笔画和背光颜色，然后转为开关键半亮，白色背光。

3、开关键：触摸此键开机，蜂鸣器鸣响柔和嘀声（下同），此时控制板先检测水位状态，不缺水才处于默

认的自动工作状态，然后检测 PM2.5 的值和温湿度，相应的字符图案点亮，即水位状态、PM2.5 的数值及

相应的脸型图案、自动动画图案、温湿度交替 3 秒显示、风速档位及动画图案（速度有快慢）、WIFI 图案、

水泵工作时的云雨动画图案，六个触摸按键显示。

4、自动工作模式：关机后开机默认自动工作模式，在其他工作模式下也可以按模式键选择自动工作模式，

风速根据 PM2.5 的值，自动工作在 1-4 档,：50ug/m3 以下：1 档笑脸，51-100ug/m3：2 档笑脸；101-150ug/m3：

3 档普脸；150ug/m3 以上：4 档哭脸；1 档或者湿度大于 80%时，水泵停止工作，云雨动画熄灭；工作过

程中检测到水位缺水时，延时 3 秒，若继续检测到缺水，则水泵停止工作并声音报警 30 秒，水位闪烁显

示，云雨动画熄灭，风机照常工作不受影响。根据风速大小，风扇动画速度快慢不同，自动模式下，自动

箭头图案动画显示。

5、睡眠模工作式：按模式键选择自动和睡眠模式，在睡眠模式下，强制 1 档风速，水泵停止工作，相应

的字符图案和动画熄灭，睡眠图案动画点亮，LCD 屏处于半亮状态，白色背光，即使检测到缺水也不报警，

只是水位图案闪烁显示，其他 PM2.5 的值、温湿度值同自动模式。

6、手动工作模式：按风速键进入手动工作模式，风速不受 PM2.5 的值的影响，但背光颜色需跟踪 PM2.5

的值来变化，自动图案、睡眠图案熄灭，风速图案根据风速大小快慢变化，1-4 档之间循环调节，1 档时水

泵停止工作，水位及 PM2.5 显示同自动模式。

7、极速工作模式：按极速键进入极速工作模式，5 档风速，水泵停止工作，云雨动画熄灭，风速图案极速

动画显示，但背光颜色需跟踪 PM2.5 的值来变化，水位及 PM2.5 显示同自动模式。

8、童锁功能：任何工作模式下，按住此键 3 秒以上，童锁图案点亮，此状态下，再按其他 5 个按键均不

响应，必须再按住童锁键 3 秒以上解锁后（童锁图案熄灭），其他按键才能恢复功能。童锁开启状态下，

当前工作模式不变，只是按键功能失效。断电后不记忆童锁。

9、定时开机：在待机状态下，只有开关键和定时键有效，按定时键，进入定时开机设置，显示水位，LCD

屏还是半亮，定时开机时间在 1-24 小时之间循环选择，按住定时键，数字快速循环递增，停止按键后所显

示的定时数字就是延时开机小时，每小时递减一个数值，递减到 0 后自动开机，且自动设置 12 小时定时

关机。

10、定时关机：在开机工作模式下，按定时键为设置定时关机时间，定时时间在 1-12 小时之间选择，按住

定时键，数字快速循环递增，停止按键后所显示的定时数字就是定时关机小时，每小时递减一个数值，递

减到 0 后自动关机
